วิธีการเลือกพื้นที่ชั้นวางที่เหมาะสมสำหรับเครื่องทำแห้งแบบแช่แข็ง

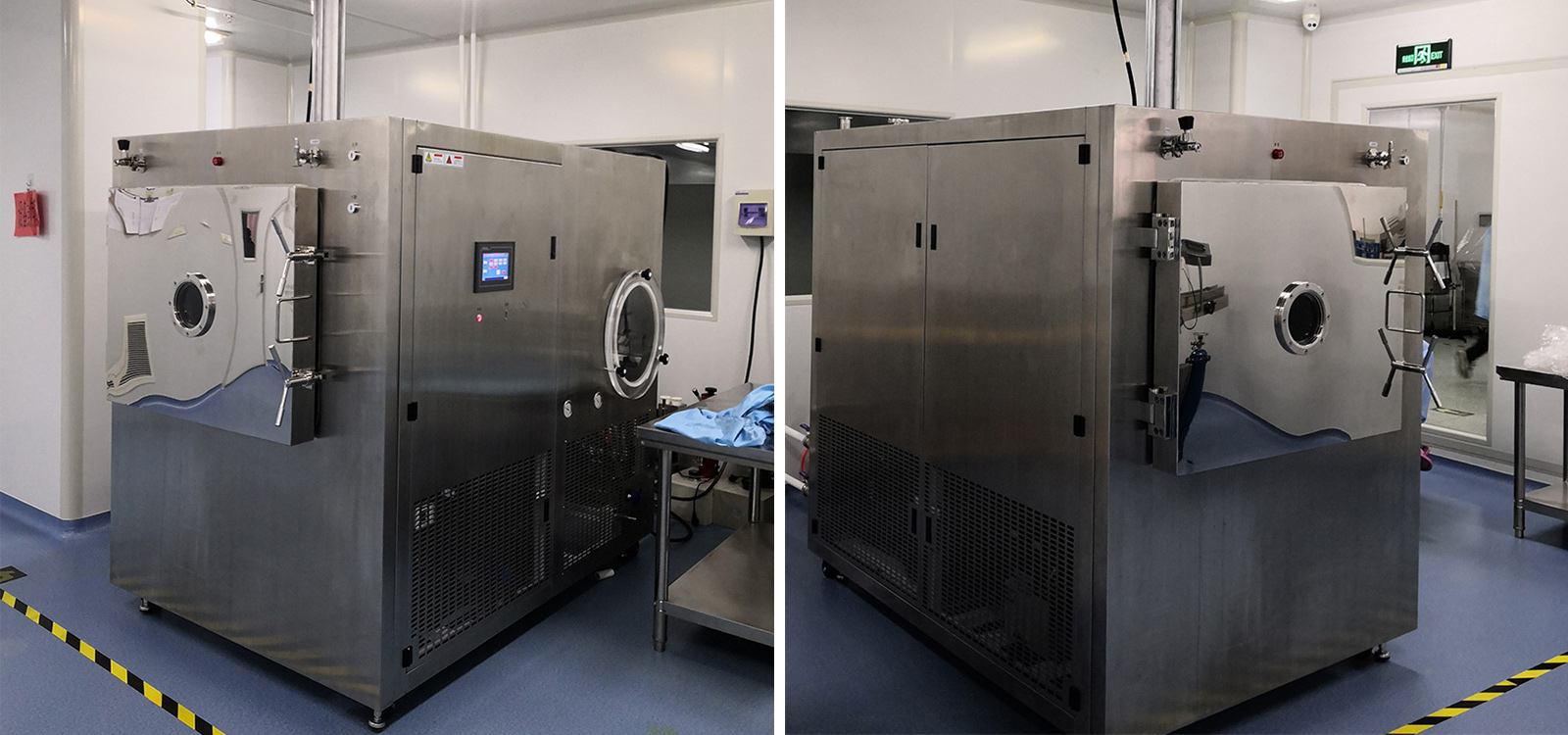

การเลือกพื้นที่ชั้นวางที่ถูกต้องเป็นการตัดสินใจที่สำคัญที่สุดเมื่อระบุอุปกรณ์ทำแห้งแบบเยือกแข็ง ประเมินค่าสูงเกินไป และคุณจะเสียรายจ่ายฝ่ายทุนควบคู่ไปกับพื้นที่ห้องปฏิบัติการอันมีค่า ดูถูกดูแคลน และคุณสร้างปัญหาคอขวดอย่างรุนแรงในการประมวลผลทรูพุต ไม่ว่าคุณจะขยายขอบเขตโปรโตคอลของห้องปฏิบัติการหรือสร้างมาตรฐานการผลิตนำร่อง พื้นที่ชั้นวางจะกำหนดมากกว่าความสามารถทางกายภาพ โดยจะกำหนดประสิทธิภาพของกระบวนการระเหิดที่เกิดขึ้น การถ่ายเทความร้อนขึ้นอยู่กับการสัมผัสทางกายภาพ พื้นที่จัดเก็บที่จำกัดทำให้ต้องเทผลิตภัณฑ์ได้ลึกขึ้น ส่งผลให้รอบเวลาการผลิตยาวนานขึ้นอย่างมาก และเสี่ยงต่อความล้มเหลวของแบทช์ คู่มือนี้ให้กรอบการทำงานตามหลักฐานเชิงประจักษ์สำหรับการประเมินความต้องการในการปฏิบัติงานที่แท้จริงของคุณ เราสำรวจวิธีการคำนวณพื้นที่ชั้นวางที่ต้องการอย่างถูกต้องตามอุณหพลศาสตร์ นอกจากนี้คุณยังจะได้เรียนรู้การกำหนดขนาดสำหรับคอนเทนเนอร์เฉพาะและสำรวจข้อจำกัดทางกายภาพในการรวมอุปกรณ์ใหม่เข้ากับโครงสร้างพื้นฐานของโรงงานของคุณ

ประเด็นสำคัญ

• พื้นที่ชั้นวางจะกำหนดขนาดชุดการผลิตสูงสุดของคุณโดยตรง และส่งผลต่อรอบเวลาตามไดนามิกของการถ่ายเทความร้อน

• การคำนวณความจุเครื่องทำลมเยือกแข็ง ที่แม่นยำนั้น จำเป็นต้องคำนึงถึงทั้งขนาดพื้นที่ทางกายภาพของภาชนะบรรจุและความสามารถในการกลั่นตัวของน้ำแข็งสูงสุดของระบบ

• ความจุของขวดเครื่องทำแห้งแช่แข็งนั้น ถูกจำกัดไม่เพียงแค่ขนาดชั้นวางในแนวนอนเท่านั้น แต่ยังจำกัดตามข้อกำหนดของระยะห่างในแนวตั้งและกลไกตัวหยุดอีกด้วย

• การใช้งานจริงต้องคำนึงถึงข้อกำหนดพื้นที่รอง เช่น ปั๊มสุญญากาศ รถเข็น/ม้านั่งสำหรับงานหนัก และการระบายอากาศ

ปัญหาทางธุรกิจ: เหตุใดพื้นที่ชั้นวางจึงเป็นขีดจำกัดปริมาณงานหลักของคุณ

พื้นที่ชั้นวางเป็นมากกว่ามิติทางกายภาพที่เรียบง่าย มันแสดงถึงขีดจำกัดการทำงานของพื้นผิวการถ่ายเทความร้อนของคุณ ในการไลโอฟิไลเซชัน พื้นที่สัมผัสจะกำหนดประสิทธิภาพ ความร้อนเคลื่อนจากชั้นวางแบบควบคุมอุณหภูมิไปยังผลิตภัณฑ์ของคุณโดยตรง หากพื้นที่ชั้นวางน้อยเกินไปสำหรับปริมาตรที่ต้องการ ผู้ปฏิบัติงานมักจะเทชั้นผลิตภัณฑ์ที่หนาขึ้นเพื่อชดเชย วิธีการนี้ถือเป็นการทำลายกระบวนการทำแห้งแบบเยือกแข็งโดยพื้นฐาน

ชั้นที่หนาขึ้นจะเพิ่มเวลาการอบแห้งหลักแบบทวีคูณ การระเหิดเกิดขึ้นที่ส่วนต่อประสานน้ำแข็งภายในผลิตภัณฑ์ เมื่อชั้นบนสุดแห้ง จะเกิดเป็นเมทริกซ์ที่มีรูพรุน ไอจะต้องเดินทางผ่านเมทริกซ์ที่แห้งนี้เพื่อหลบหนี การเทที่ลึกกว่าจะช่วยเพิ่มความต้านทานต่อไอ กักความชื้น และทำให้อุณหภูมิของผลิตภัณฑ์เพิ่มขึ้นก่อนเวลาอันควร แม้แต่คอนเดนเซอร์ที่ทรงพลังเป็นพิเศษก็ไม่สามารถชดเชยการถ่ายเทความร้อนที่ไม่ดีในระดับชั้นวางได้ คอขวดของการระเหิดมักเกิดขึ้นภายในภาชนะบรรจุผลิตภัณฑ์

ผู้จัดการสิ่งอำนวยความสะดวกเผชิญกับความเสี่ยงในการดำเนินงานที่สำคัญเมื่อตัดสินข้อกำหนดชั้นวางไม่ถูกต้อง การเลือกขนาดผิดทำให้เกิดต้นทุนการดำเนินงานจำนวนมาก

• การลดขนาด: ชั้นวางขนาดเล็กบังคับให้ผู้ปฏิบัติงานต้องรันชุดงานต่อเนื่องกัน คุณเพิ่มความต้องการแรงงานอย่างมาก นอกจากนี้คุณยังเร่งการสึกหรอของเครื่องจักร ซึ่งเสี่ยงต่อความล้มเหลวของคอมเพรสเซอร์เร็ว

• ขนาดใหญ่เกินไป: ชั้นวางขนาดใหญ่สร้างปัญหาที่แตกต่างกัน คุณใช้วงจรที่ไม่มีประสิทธิภาพ สิ้นเปลืองพลังงานและไนโตรเจน คุณใช้พื้นที่คลีนรูมหรือม้านั่งมากเกินไปโดยไม่มีเหตุผล ค่าใช้จ่ายล่วงหน้าสูงเกินความจำเป็น

การคำนวณความจุของเครื่องทำแห้งแช่แข็ง: กรอบการทำงานหลัก

ประเมินการวางแผนทางคณิตศาสตร์แทนที่จะอาศัยการอ้างสิทธิ์ปริมาณทั่วไป ผู้ผลิตมักโฆษณาปริมาณห้องรวมทั้งหมด กำลังการผลิตที่แท้จริงขึ้นอยู่กับรูปทรงของผลิตภัณฑ์และอุณหพลศาสตร์เป็นอย่างมาก ที่เข้มงวด การคำนวณความจุของเครื่องทำแห้งแช่แข็ง จะปกป้องทั้งผลิตภัณฑ์และฮาร์ดแวร์ของคุณ

การแปรรูปเป็นกลุ่ม (ถาด/สารละลาย)

วัสดุเทกองต้องมีการจัดการเชิงลึกที่เข้มงวด ใช้สูตรที่เชื่อถือได้: ปริมาตรรวม = พื้นที่ชั้นวาง × ความลึกของผลิตภัณฑ์ที่เหมาะสมที่สุด เราขอแนะนำอย่างยิ่งให้รักษาความลึกของผลิตภัณฑ์ระหว่าง 10 มม. ถึง 15 มม. กลุ่มผลิตภัณฑ์นี้ช่วยให้มั่นใจได้ถึงการระเหิดที่มีประสิทธิภาพและการไหลของไอที่สามารถจัดการได้

การเกินความลึกที่เหมาะสมจะทำให้เกิดความต้านทานไอระเหยสูง คุณเสี่ยงต่อการละลาย ซึ่งจะทำลายความมีชีวิตของผลิตภัณฑ์โดยสิ้นเชิง ส่วนล่างของถาดยังคงแข็งตัวในขณะที่ส่วนบนยุบลง คุณต้องสร้างสมดุลระหว่างความต้องการด้านปริมาณกับความเป็นจริงของอัตราการระเหย การกระจายปริมาตรเท่าเดิมบนพื้นที่ชั้นวางที่ใหญ่ขึ้นจะทำให้รอบการทำงานเร็วขึ้นและปลอดภัยยิ่งขึ้นเสมอ

ความจุคอนเดนเซอร์เทียบกับพื้นที่ชั้นวาง

รักษาสมดุลของระบบให้แม่นยำ ปริมาตรความชื้นรวมบนชั้นวางต้องไม่เกิน 80% ของความจุคอนเดนเซอร์น้ำแข็งสูงสุดที่ผู้ผลิตระบุ อัตราส่วนนี้ถือเป็นเลนส์ประเมินผลที่สำคัญระหว่างการจัดซื้อจัดจ้าง

กฎ 80% นี้กำหนดส่วนต่างด้านความปลอดภัยที่บังคับ ป้องกันการซึมผ่านของความชื้นโดยสิ้นเชิง หากคอนเดนเซอร์ทำงานหนักเกินไป น้ำแข็งจะก่อตัวและปิดกั้นการไหลของไอ ไอระเหยที่ไม่ควบแน่นจะเดินทางเข้าสู่ปั๊มสุญญากาศโดยตรง การปนเปื้อนของน้ำมันทำลายปั๊มสุญญากาศอย่างรวดเร็ว การปรับสมดุลความจุของชั้นวางกับขีดจำกัดคอนเดนเซอร์ช่วยปกป้องการลงทุนของคุณ

การกำหนดความจุขวดของเครื่องทำแห้งแช่แข็งสำหรับขั้นตอนการปฏิบัติงานในห้องปฏิบัติการ

ขั้นตอนการทำงานของห้องปฏิบัติการจำเป็นต้องมีการวางแผนมิติเฉพาะ ผู้ประเมินที่กำลังพิจารณา เครื่องทำแห้งแช่แข็งสำหรับการวิจัยและพัฒนา สำหรับการทดสอบทางเภสัชกรรม เทคโนโลยีชีวภาพ หรือมาตรฐาน ต้องเผชิญกับข้อจำกัดเฉพาะตัว ขวดขวดทำให้เกิดความไร้ประสิทธิภาพทางเรขาคณิตเมื่อเปรียบเทียบกับถาดแบน

Vial Math (ข้อจำกัดในแนวนอน)

คำนวณพื้นที่ใช้สอยได้อย่างแม่นยำ คุณไม่สามารถแบ่งพื้นที่ชั้นวางตามพื้นที่ฐานขวดเพียงอย่างเดียวได้ กระบอกสูบจะเว้นช่องว่างไว้เมื่อบรรจุเข้าด้วยกัน ใช้วิธีการคำนวณนี้: ความกว้างของชั้นวางที่ใช้งานได้ × ความลึกของชั้นวางที่ใช้งานได้ ÷ (เส้นผ่านศูนย์กลางภายนอกของขวด + ความคลาดเคลื่อนของชั้นวาง 1 มม. กำลังสอง)

คุณต้องคำนึงถึง 'เอฟเฟกต์ขอบ' ด้วย ขวดที่อยู่บริเวณขอบนอกสุดจะแห้งเร็วกว่ามากเนื่องจากความร้อนที่แผ่ออกมาจากผนังห้อง โปรโตคอลการวิจัยและพัฒนาที่สำคัญมักจะปล่อยให้ขอบบัฟเฟอร์ว่างเปล่า บัฟเฟอร์นี้ช่วยลด ความจุของขวดเครื่องทำแห้งแช่แข็ง ในทางปฏิบัติ ลง 5% ถึง 10% การเพิกเฉยต่อบัฟเฟอร์นี้รับประกันว่าระดับความชื้นในแบทช์ของคุณจะไม่สอดคล้องกัน

1. วัดขนาดภายในที่แน่นอนของพื้นที่ชั้นวางของคุณ

2. วัดเส้นผ่านศูนย์กลางภายนอกของขวดโดยใช้คาลิปเปอร์แบบดิจิตอล

3. เพิ่มพิกัดความเผื่อ 1 มม. ให้กับเส้นผ่านศูนย์กลางภายนอกเพื่อจัดการระยะห่าง

4. จัดตารางขนาดขวดทั้งหมดเพื่อพิจารณาพื้นที่การบรรจุแบบกริด

5. แบ่งพื้นที่ชั้นวางด้วยขนาดขวดกำลังสอง

6. ลบ 10% เพื่อพิจารณาเขตกันชนความร้อนจากการแผ่รังสี

การกวาดล้างแนวตั้งและการหยุด

พื้นที่ชั้นวางแนวนอนจะไม่มีประโยชน์หากระยะห่างของชั้นวางสั้นเกินไป ระยะพิทช์ของชั้นวางหมายถึงระยะห่างในแนวตั้งระหว่างชั้นวางแบบเรียงซ้อน คุณต้องปรับให้พอดีกับความสูงของขวดบวกกับตัวหยุดที่ใส่ไว้บางส่วน

กลไกการหยุดต้องใช้พื้นที่การเคลื่อนที่ในแนวตั้งเพิ่มเติม เมื่อวงจรสิ้นสุดลง รางไฮดรอลิกหรือนิวแมติกจะบีบอัดชั้นวางเข้าด้วยกัน ชั้นวางกดตัวหยุดลงในขวดจนสุดภายใต้สุญญากาศ ตรวจสอบระยะห่างของชั้นวางที่ปรับได้เสมอหากคุณใช้ขวดหลายขนาดในโครงการต่างๆ ชั้นวางแบบคงที่จำกัดการพัฒนาโปรโตคอลในอนาคตอย่างรุนแรง

รอยเท้าทางกายภาพและความเป็นจริงในการบูรณาการห้องปฏิบัติการ

การอัพเกรดพื้นที่ชั้นวางส่งผลกระทบอย่างมากต่อความพร้อมของโรงงาน จัดการกับข้อจำกัดด้านสิ่งแวดล้อมเหล่านี้ตั้งแต่เนิ่นๆ ในกระบวนการจัดซื้อจัดจ้างของคุณ ความจุของชั้นวางที่ใหญ่ขึ้นต้องการโครงสร้างพื้นฐานที่รองรับที่แข็งแกร่งยิ่งขึ้น

โครงสร้างพื้นฐานด้านน้ำหนักและการรองรับ

หน่วยพื้นที่ชั้นวางสูงมีน้ำหนักเป็นพิเศษ ห้องสแตนเลสหนา คอมเพรสเซอร์สำหรับงานหนัก และปั๊มของเหลวระบายความร้อนทำให้มีปริมาณมาก ระบบตั้งโต๊ะหรือระบบนำร่องจำเป็นต้องมีการรองรับโครงสร้างเกินกว่าขีดจำกัดมาตรฐานของห้องปฏิบัติการ

ใช้รถเข็นรับน้ำหนักหรือโต๊ะสแตนเลสเสริมแรง ม้านั่งในห้องปฏิบัติการมาตรฐานมักจะประสบปัญหาโยกเยกในระหว่างรอบการทำงานของคอมเพรสเซอร์ที่รุนแรง การสั่นสะเทือนจะรบกวนสูตรของเหลวที่ละเอียดอ่อนก่อนที่จะแข็งตัวจนหมด ประเมินขีดจำกัดการรับน้ำหนักของพื้น หากคุณเปลี่ยนไปใช้ยูนิตนำร่องแบบหลายชั้นวาง

เอาท์พุทความร้อนและการระบายอากาศ

ชั้นวางขนาดใหญ่ต้องการคอมเพรสเซอร์ขนาดใหญ่ขึ้นเพื่อทำความเย็นและทำความร้อน การแลกเปลี่ยนทางอุณหพลศาสตร์ทำให้เกิดไอเสียความร้อนจำนวนมาก วางแผนความจุ HVAC ให้เพียงพอเพื่อรองรับปริมาณ BTU ที่เพิ่มขึ้น

หากห้องโดยรอบร้อนเกินไป ประสิทธิภาพของเครื่องทำแห้งแช่แข็งจะลดลงอย่างรวดเร็ว คอนเดนเซอร์ต้องดิ้นรนเพื่อรักษาอุณหภูมิที่ต่ำเป็นพิเศษในสภาพแวดล้อมที่ร้อน อากาศอุ่นโดยรอบช่วยป้องกันสารทำความเย็นไม่ให้ระบายความร้อนได้อย่างมีประสิทธิภาพ ช่องระบายอากาศที่เหมาะสมรอบๆ แชสซียังคงไม่สามารถต่อรองได้เพื่อความสำเร็จของชุดการผลิตที่สม่ำเสมอ

ตำแหน่งปั๊มสุญญากาศ

ห้องขนาดใหญ่ขึ้นย่อมต้องใช้ปั๊มสุญญากาศ CFM ที่สูงขึ้น การอพยพออกจากห้องขนาดใหญ่อย่างรวดเร็วต้องอาศัยการกระจัดเชิงปริมาตรที่รุนแรง ปั๊มอุตสาหกรรมเหล่านี้ต้องการพื้นที่บนพื้นพิเศษ

วางแผนกำหนดเส้นทางท่อไอเสียไอน้ำมันทันที ปั๊มใบพัดโรตารีแบบปิดผนึกน้ำมันจะปล่อยไอน้ำมันออกมาในระดับจุลภาคในระหว่างขั้นตอนการลงปั๊มครั้งแรก คุณต้องจัดเส้นทางไอเสียนี้ไปที่ตู้ดูดควันหรือช่องระบายอากาศภายนอก นอกจากนี้ ให้ใช้กลยุทธ์การลดเสียงรบกวน ปั๊มความจุสูงสร้างเสียงรบกวนจากโดรนอย่างต่อเนื่อง ซึ่งรบกวนสภาพแวดล้อมในห้องปฏิบัติการที่เงียบสงบ

ตรรกะการคัดเลือก: การเลือกขนาดที่เหมาะสมสำหรับแผนการทำงานของคุณ

จับคู่ข้อจำกัดด้านพื้นที่ปัจจุบันของคุณโดยตรงกับความคาดหวังการเติบโตในอนาคตของคุณ การเลือกหมวดหมู่หน่วยจำเป็นต้องสร้างสมดุลระหว่างงบประมาณกับปริมาณงานที่จำเป็น

แบบตั้งโต๊ะกับนักบินกับการผลิตขนาดเล็ก

ทำความเข้าใจข้อจำกัดที่เข้มงวดของแต่ละระดับอุปกรณ์ก่อนขอใบเสนอราคา

• ระบบตั้งโต๊ะ (โดยทั่วไป <0.2 ตร.ม.): เหมาะที่สุดสำหรับการพิสูจน์แนวคิดในระยะเริ่มต้น พวกเขามีความจุขวดที่มีข้อจำกัดอย่างมาก พวกเขามักจะขาดกลไกการหยุดที่แข็งแกร่ง ใช้ในการศึกษาความเป็นไปได้ขั้นพื้นฐาน

• ระบบนำร่องและ R&D (0.2 ถึง 1.0 ตารางเมตร): จุดที่น่าสนใจสำหรับการพัฒนาโปรโตคอลและการทำแผนที่ขยายขนาด ช่วยให้สามารถทดสอบแบทช์ที่มีนัยสำคัญทางสถิติได้ มีหน่วยการผลิตที่สะท้อนการควบคุมอุณหภูมิชั้นวางที่แม่นยำ

• ระบบการผลิต (>1.0 ตร.ม.): ยูนิตแบบตั้งพื้นสร้างขึ้นเพื่อการส่งออกเชิงพาณิชย์โดยเฉพาะ พวกเขาต้องการห้องคลีนรูมโดยเฉพาะ สาธารณูปโภคแบบฮาร์ดไพพ์ และการลงทุนด้านทุนจำนวนมหาศาล

การดำเนินการขั้นต่อไป

ตรวจสอบขนาดคอนเทนเนอร์ที่แน่นอนของห้องปฏิบัติการของคุณวันนี้ วัดขนาดถาดและเส้นผ่านศูนย์กลางภายนอกขวดอย่างละเอียด พล็อต "ชุดงานสูงสุดที่ต้องการ" มาตรฐานบนกระดาษ คำนวณพื้นที่เป็นตารางฟุตที่ต้องการโดยใช้สูตรด้านบน ขอใบเสนอราคาจากผู้ผลิตหลังจากสร้างพื้นฐานทางคณิตศาสตร์นี้แล้วเท่านั้น

บทสรุป

การปรับขนาดระบบไลโอฟิไลเซชันจำเป็นต้องมีความสมดุลของอุณหพลศาสตร์ เรขาคณิตทางกายภาพ และพื้นที่ว่างของโรงงาน ยึดหลักการจัดซื้อจัดจ้างของคุณโดยยึดตามแบบจำลองทางคณิตศาสตร์มากกว่าขีดจำกัดของอุปกรณ์ทางทฤษฎี จัดลำดับความสำคัญของการวัดถาดและขวดที่แม่นยำก่อนเลือกฮาร์ดแวร์ใดๆ ตรวจสอบโครงสร้างพื้นฐานด้านสาธารณูปโภค โดยเฉพาะความสามารถในการทำความเย็นของ HVAC และขีดจำกัดน้ำหนักของโต๊ะ ก่อนส่งมอบ สุดท้าย ติดต่อผู้จำหน่ายอุปกรณ์โดยระบุตัวเลขที่ชัดเจนซึ่งตรงกับพื้นที่ชั้นวางที่คุณต้องการ เพื่อให้มั่นใจว่าการลงทุนของคุณตรงกับเป้าหมายปริมาณงานของคุณอย่างสมบูรณ์แบบ

คำถามที่พบบ่อย

ถาม: ฉันสามารถเติมถาดให้ลึกลงไปได้หรือไม่หากพื้นที่ชั้นวางไม่เพียงพอ

ตอบ: ไม่ การเติมถาดให้ลึกลงไปจะสร้างเมทริกซ์ผลิตภัณฑ์ที่มีความหนาซึ่งต้านทานการไหลของไอ การดำเนินการนี้จะเพิ่มเวลาการอบแห้งหลักแบบทวีคูณและดักจับความชื้น การระเหิดที่มีข้อจำกัดมักจะทำให้ผลิตภัณฑ์ละลายกลับหรือโครงสร้างพังทลาย ส่งผลให้ผลิตภัณฑ์ทั้งหมดเสียหาย

ถาม: พื้นที่ชั้นวางที่ใหญ่ขึ้นหมายถึงเวลาแห้งเร็วขึ้นหรือไม่?

ตอบ: พื้นที่ชั้นวางที่ใหญ่ขึ้นทำให้คุณสามารถประมวลผลชุดที่ใหญ่ขึ้นได้พร้อมกัน แต่ไม่ได้เร่งเวลาในการทำให้แห้งโดยธรรมชาติ ความเร็วการระเหิดขึ้นอยู่กับความหนาของผลิตภัณฑ์ อุณหภูมิชั้นวาง และความลึกของสุญญากาศ อย่างไรก็ตาม การกระจายปริมาณผลิตภัณฑ์คงที่ไปยังพื้นที่ขนาดใหญ่จะช่วยลดความหนา จึงช่วยเร่งวงจรให้เร็วขึ้น

ถาม: ฉันควรคำนวณพื้นที่บัฟเฟอร์เท่าใดสำหรับความจุขวดของเครื่องทำแห้งแช่แข็ง

ตอบ: เราขอแนะนำให้หัก 5% ถึง 10% จากจำนวนขวดสูงสุดตามทฤษฎี การหักนี้ครอบคลุมถึงการบรรจุด้วยมือที่ไม่สมบูรณ์ ระยะห่างในการจัดการที่จำเป็น และบัฟเฟอร์เอฟเฟกต์ขอบที่สำคัญซึ่งจำเป็นเพื่อป้องกันไม่ให้แห้งไม่สม่ำเสมอใกล้กับผนังห้องกระจายแสง
